Preamp Mesa Clean/Lead

Preamp Mesa Clean/Lead.

Nuevamente el poder del GAS me hizo pecar hasta lo más alto. Tenia unas ganas locas de poder evolucionar del tube driver a otro algo mas completo por lo que me decidí a clonar el JCM 800 preamp pero!!!..... vi unos esquemáticos de la pagina Italiana “diyitalia” que me dejaron alucinando y buscando mas encontré unos demos del previo MESA, bueno la decisión pasaba ahora por la cantidad de morlacos que mi bolsillo aguantara ya que en estas fechas el presupuesto que tenia no era de los mejores, pero me decidí igual a hacerlo total la única gran variación era agregar una ampolleta mas al proyecto.

Bueno acá algunos avances del puto proyecto.

Saludos.

Clon DIEFET (SHAMISEN)

En una de estas tardes de invierno, un tanto heladas y aburridas acá en Barcelona, o me quedo de otra que tirarme un par de mantas sobre las piernas y dejarme llevar por el ordenador, como siempre mi visita obligada al foro de Plexilandia y me encontré con muy buenos comentarios de un efecto que no había escuchado este era una emulación del DIEZEL VH4S Channel OD 3/4. Con lo que quede aun mas intrigado, así que me baje el proyecto y lo construí.

A este CLON lo titule SHAMISEN, es tal cual se oye en los demos y un tanto mejor que el DR boggie, cero ruido y buena ganancia.

Acá el link del bendito efecto:

pdf del DIEFET.

link info.

Y acá mi CLON.

pd: los J201 van al revés y los jumper (J2-J3-J4) aun no se para que sirven!!

De visita por chile y que mejor que ensayar una tarde de verano

Esas horas estubieron muy buenas despues de tanto tiempo sin tocar asi: con buenos amigos y unas birras heladitas, les mando un saludos señores, espero que nos volvamos a juntar.

nov.2008

Craig_Anderton_-_Electronic_Projects_For_Musicians

Acá un librillo pero con información electrónica y construcción de pedales, 45 megas y con 219 paginas, espero que le saquen provecho.

http://rapidshare.com/files/101757851/Craig_Anderton_-_Electronic_Projects_For_Musicians.pdf.html

Conversor de condensadores.

para los que les complica la muneracion que aparece en los condensadores aca un link con una tabla de conversiones:

http://www.americanhc.us/diy/cc.htm

diferencias entre tipos de potenciometros.

USA and Asia:
A = logarithmic (also called 'positive logarithmic', 'audio', 'log' or '+ log')
B = linear ('lin')
C = negative logarithmic (also called 'reverse log', 'rev log', 'reverse audio', or '- log')

Europe:
A = linear (lin)
B = logarithmic (also called 'positive logarithmic', 'audio', 'log' or '+ log')
Y = negative logarithmic (also called 'reverse log', 'rev log', 'reverse audio' or '- log')

dato del sitio: freestompboxes

saludos.

Flight-case para tus pedales

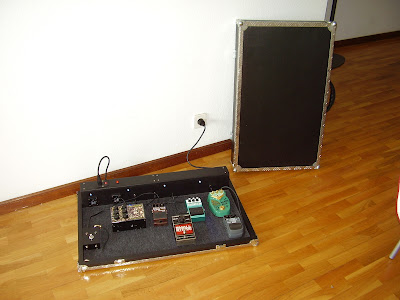

Esta diseñada la Flight-case para tus pedales, con características y medidas a tu elección, esta pedalboard tiene alimentación 220 volt y fuentes filtradas de 9 volt para los efectos, y algunos otros artilugios.

Esta pedalboard que aparece a continuación fue hecha para Rodrigo B. guitarrista de SILENCE.

http://www.myspace.com/welcometosilence

Vuelve otro capitulo de…. Reciclaje nº 4 (hoy presentamos El monitor de PC).

Que tal, niños!!! Pues aparte del vicio de crear o clonar circuitos creo que “Diógenes” también esta presente en mi, pues como va la historia:

Andaba por ahí en aquellos días medios fomes cuando me di con un monitor de pc estaba muy bien y creo que funcionaba pero era muy viejo, la cosa es que al llegar a casa la mirada de a parienta no fue la que yo quería, sino que lo primero que me dijo fue:

y esa mierda que has traído!!!!., espero que la votes ya mismo…………..bla bla bla.

Y yo el muy weon le dije:

Nada una cosita que me encontré, si ya lo arreglo.

Claro con esos recibimientos que ganas te dan de traer cachureos a casa.

Bueno depuse de aquella grata historia el monitor quedo guardado como 4 meses cuando hoy viernes me decidí a dejarlo donde lo encontré ósea en la puta calle.

Pero antes de eso PENSE un poco (solo un poco) y me decidí a desarmarlo para hacer algo de reciclaje cuando me tope con algunas sorpresas:

Condensadores con valores muy interesantes, algunos reguladores de voltajes, LM358N cinco para ser exacto, esto me alegro muchísimo el día y me quita un mogollon de stress y como moraleja me quedo lo siguiente:

No me importan los retos de la patrona mientras encuentre cosillas tan interesantes como estas.

Saludos diyers.

Reciclar 3ª parte…………

Esta bien reciclar y así ayudar al bolsillo, pero esto ya es demasiado con el bassboost de este diyer.

Información sobre el 3pdt y 2pdt

Los saque de la red, son tan gráficos que no tienen mas comentarios, espero que a mas de alguno le sirva.

Saludos diyers

MXR Phase 90 (PEZ 90)

Ya esta casi casi, el PEZ 90.

Range master, The Booster.

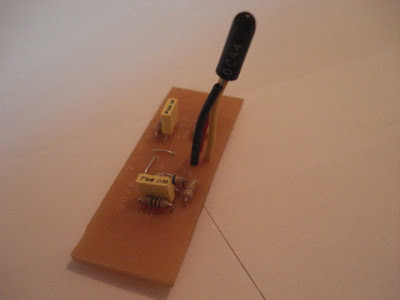

Poco a poco este increíble efecto toma forma, esta recién en su FACE inicial gracias a la chatarra, ya que su corazón nació de una mierda de tocadiscos que me encontré en la calle con algo de meado de perro fino.

En fin ya se siente su rugido.

Univibe.

Este proyecto me tiene un tanto ingenuo porque en el primer intento no logre pero nada, mayormente porque la PCB me quedo muy mal, otra excusa es que la PCB de circula es muy pequeña, asi que para el segundo intento repase los caminos antes de sacar una fotocopia para engrosarlos un poco mas.

Bueno!!!!! Ya esta hecho, eso si realice algunos cambios de lo publicado:

Los transistores Q1 al Q10 son 2n5088 y los Q11, Q12,Q13 son 2n3904, además el trim pot que me dieron no era el correcto así que fui un poco cerdo y le instale un pot de 1k, lo único que queda en el tintero es el pot dual 100k log, ya que tengo uno lineal de 100k que no responde tan exacto, pero les puedo decir que como conclusión el efecto suena de puta madre o como diría yo suena la raja!!!

Saludos.

El GAS y mis componentes electrónicos.

Para parar el GAS que me corroe por la electrónica, publico algunas de mis cajas con componentes para que cuando las vea en el blog se me quiten las ganas de seguir comprando mas y mas y mas……………!!!!!!!!!!!!!! Resistencias, condensadores, transistores, led, conectores, cajas, etc.

Bueno!!! Estos son solo algunos de mis tantos cachureos.

GAS: Gear Adquisition Syndrome.
jeje creo que cada DIYer es un potencial enfermo, si es que ya no esta enfermo.

reciclando 2º parte, hoy Small Stone de EH.

Bueno siguiendo con el tema del reciclaje, este caso no es tan así, me fui un día sábado al mercadillo (mercado persa) en los encantes, y en uno de los pasillos había un Paki (pakistani) con una manta llena de cachureos (juegotes radios y otras weas) cuando intruseando ese montón de cosas me tope con este efecto, me pidió creo que 5 euros, no quise decirle nada le pase hasta encantado los 5 euros porque obviamente no tenia idea de lo que vendía, así que le pague y me fui rajao al piso a probarlo…………. Con la sorpresa que funcionaba bien la única modificación fue de momento el jack de alimentación.

9vdc Power Supply Project tonepad.

En otra oportunidad en una de las faenas que realizaba me encontré con unas Fuentes que contenían unos trasformadores toroidales que entregan 12vac, ni se imaginan la alegría que tenia, así que rápidamente me arme una fuente de poder con el LM317T, además con 5 euros me compre en un mercadillo esas cajas que te permiten cambiar la pantalla de dos CPUs y como resultado esta a la vista creo quedo de puta madre, la setee a 9,5 volt y con cero ruido a los efectos.

Lo mejor del reciclaje 1ª parte.

Estimados diyers creo que he tenido algo de suerte al reciclar en Barcelona y sus alrededores, en primer lugar me encontré un ecualizador Technics con la grata sorpresa que tenia alrededor de unas 20 unidades del mítico JRC 4558, otra sorpresa fue la de un tocadiscos muy antiguo y muy re feo pero con dos OC44, seis AC127 y seis AC 128 que ya están listos en el range master.

Luego más reportes y sigan reciclando.

Crash Sync de John Hollis

Arme este efecto y la verdad que los demos que hay en ineternet estan algo mejor que los que da la replica de este efecto.

El Indeseado.

Haz tus propias valbulas!!!!

este video realizado por un frances es genial y nos muestra la creacion de sus propias valbulas un triodo en particular.
es un tanto largo pero realmente bueno y recomendable.

Fabrication d'une lampe triode
Cargado por F2FO

Big Muff PI

Para los que no conozcan el pedal (si es que aún hay alguno que no haya oído hablar de él tras el "resurgimiento" en la época "Grunge" de los '90), se trata de un efecto de distorsión tipo "fuzz", más sofisticado y complicado que el Fuzz Face pero sobre todo, mucho más versátil.

No se trata de un simple esquema de 2 transistores, sino que consta de nada menos que cuatro en cadena, cosa insólita para la época en que salió y además en una configuración que recuerda mucho a las etapas de preamplificación de los amplificadores de válvulas de toda la vida.

No hay en este caso componentes exóticos como en el Fuzz Face; nada de transistores de Germanio ni cosas parecidas; todos los semiconductores son de Silicio.

Pisotones.

ANALOG_DELAY (Rebote Delay 2.5)

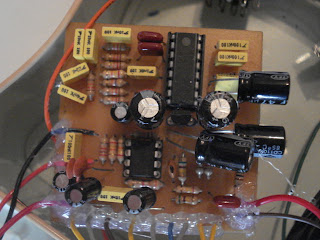

aca algunas fotos del circuito ternimado del rebote delay 2.5, con el famoso PT2399.

Guv'nor

amz od pro

mas info en www.muzique.com

simulador acustico AC2

Bien el resultado de este efecto es bastante aceptable, pero no se si son los potes o algún condensador o tal ves el diseño de este circuito que cuando subes mucho el pote del brillo en algunas notas chicharrea, aun así el sonido es aceptable.

DOD 280 Compressor_ tonepad

Bien como el dinero escasea casi todo (en realidad todo) es reciclado, la caja es una caja de plástico de canaletas forrada con papel aluminio, el dpdt es de las radios.

El efecto es de tonepad y la verdad que lo ocupo en el bajo el cual realza bastante las notas, el opto acoplador esta construido de un LDR y en LED amarillo.

Que mas sencillo y baratito.

Tube Screamer

El Ibanez Tube Screamer es un pedal de saturación (overdrive) producido por Ibanez. Su nombre tiene origen en el sonido que produce, muy parecido al de un amplificador de válvulas utilizado a alto volumen. El sonido de este pedal se distingue de la mayoría por comprimir la onda de sonido con muy poca pérdida de la señal original (creando un sonido generalmente asociado a ciertos tipos de blues). Este pedal puede utilizarse con un amplificador de transistores para imitar el sonido típico de los viejos amplificadores de válvulas, aunque muchos guitarristas prefieres utilizarlo en un amplificador a válvulas para llevar las válvulas de preamplificación a un estado de saturación. El sonido clásico de un Tube Screamer incluye la atenuación de las frecuencias medias (entre bajos y agudos) mediante un circuito. Muchos guitarristas prefieren este tipo de ecualización ya que ayuda a evitar que su sonido se pierda en la mezcla de la banda.

Este pedal fue producido con muchas variantes. Las producciones iniciales de TS-808 y TS-9 son las más buscadas por coleccionistas, en parte debido al hecho de que Stevie Ray Vaughan utilizo estos pedales como parte de su sonido original. Otras variantes, incluyendo las TS-10, TS-7 y TS-5 contienen una circuitería muy similar, aunque tienen menos éxito entre los coleccionistas.

Flipster o Ampeg SB-12 Portaflex

Cuando se piensa en los amplificadores clásicos. La marca "Ampeg" a menudo viene a la mente. SVT son sus modelos más populares y lo son aún hoy en día. Algo menos conocido de Ampeg son sus modelos tipo combos que también se llamaron amplificadores "Portaflex". Cuando se les lleva, estas parecen ser simples cajas cerradas de con un par de pestillos cromo a ambos lados de la parte superior del panel. Cuando se liberó de los cierres, la parte superior del panel podía ser destituidas y se sobre ponían encima de la unidad principal y estas revelaban sus tubos. El diseño único llevó a la apodo de "Flip Tops".
Pensamos en muchos esquemas para los bass amps AMPEG y se llegó a la conclusión de la popular SVT es muy similar a los modelos Portaflex en la topología del circuito. Los modelos Portaflex son versiones simplificadas de los modelo SVT. La opción que se toma para uno de los Portaflexes y para mantener el circuito. Se ha nombrado el circuito como “Flipster”, que toma el apodo de los antiguos amplificadores.

El modelo SB - 12 Portaflex es nuestro punto de partida para un circuito basada en tecnología FET.

Dr boogey

http://www.hotlinkfiles.com/files/2165077_zpivp/drboo_final.mp3]drboo_final.mp3

Mesa Boogie Dul Rectifier Solo Head

Este gran amplificador es uno de los que posee el mejor sonido que jamás hayas escuchado por sobre cualquier marca de amplificadores de guitarra. Su descripción en cuanto a equipamiento es: 3 canales con ecualización independiente y tres modos por canal, 2 y 3 vintange raw y modern distorsión y clean 2 modos, 4 bulbos 6l6 potencia, 5 bulbos 12AX7 preamplificación y distorsiones y dos bulbos 5GUB para rectificación. Tiene un sonido en limpio, cristalino como el agua más que los fender de bulbos, y una distorsión más saturada gorda y poderosa que cualquier pedal, amplificadores o multiefectos que hayas escuchado.

Si esto lo trasformamos en un pedal emulador de este mítico amplificador, se logra algo de características unicas con un actor de renombre, un FET el J201 este es el llamado DR Boggie.

Tube Driver de ggg, con el 12ax7

Como ya saben lo que es el gas (Gear Adquisition Síndrome) me vi en la necesidad de jugar un rato con tubos (para luego ir a lo grande…..los amplis y llegar tal ves a un SOLDANO).

Uno de los proyectos básicos en cuanto a tubos era el tube driver, conseguí el tubo 12ax7 de tube doctor en onda radio y me costo un huevo organizar los 9 pin de este tubo, pero lo logre, este efecto es un overdrive muy power, entrega una ganancia muy alta que pasando las 6 en el pot satura demasiado el ampli.

No me complique con la caja, como ven es una puñetera carcasa de una fuente de poder de pc de año de mi yaya. La fuente de poder es de unos comentados trasnfo toroidales de 12 volt.

Conclusión: este pedal me dejo contento ya que es el primero que contiene un TUBO y su sonido esta bien logrado con el esquema de GGG.

Specification and max ratings:

Filament Voltage 6.3-12 V

Filament Current 300-150 mA

Plate Voltage (max) 330 V

Plate Current (max) 6 mA

Plate Dissipation (max) 1.1 W

Screen Voltage (max) --- V

Screen Current (max) --- A

Screen Dissipation (max) --- W

Sans Amp GT-2

Esta es la descripción exacta que hay del pedal SansAmp GT2 guitar amp Simulator, Con él podremos simular un increíble sonido valvular para guitarra o bajo de un amplificador tipo Fender, Marshall o Mesa-Boogie pero con tres "personalidades" cada uno y, como regalito, un emulador de altavoz con posiciones virtuales de micrófono sus características de funcionamiento son las siguientes:

Conmutador AMP.

No se trata de un simple cambio de EQ, sino que con cada modo el GT-2 responde de manera diferente a la dinámica del músico y a la señal del instrumento. Cada modelo tiene su propia tonalidad y sensibilidad de entrada:

1. TWEED (fender style)
2. BRITISH (Marshall style)
3. CALIFORNIA (Mesa booggie style)

Conmutador MOD.

Influye en la estructura de la ganancia de cada modelo de amplificador.

1. CLEAN: El amplificador en el canal limpio.

2. Hi GAIN: Simula la adición de una 12AX7 más en el canal anterior o canal saturado.

3. HOT W:(Hot Wired) Emula la unión en cadena de los dos canales anteriores.

Conmutador MIC.

Determina la distancia y posición del micrófono con respecto del baffle. Se emula una microfonización en habitación aislada, sin ningún tipo de efecto de ambiente.

1. CLASSIC: Respuesta plana tal y como se supondría con un micrófono lejano. Similar a un "combo" con altavoz de tipo Jensen "Blue Frame" original. En esta posición se refuerzan los medios y hay mayor definición de notas. Se recomienda para emulación de sonidos de los primeros amplis de válvulas y particularmente para aplicaciones en directo.
2. CENTER: Tiene los "Picos y Valles" normales de una microfonización cercana. Similar a una pantalla 4x12 con altavoces Celestion con el micrófono puesto en el centro de uno de los conos. Mayores medios-altos y graves. Típico de sonido enorme y bestial.
3. OFF AXIS: Tiene los "Picos y Valles" normales de una microfonización cercana pero con el micro posicionado en el borde del cono. Similar a CENTER pero produciendo un sonido más suave con menos medios-altos. En unión a "HOT W" se "redondea" el tono.

3.


Y en cuanto a los potenciómetros:

1. DRIVE: Cantidad de ganancia y saturación. Emula la saturación de etapa final a válvulas.
2. LEVEL: Ajusta el nivel de salida sin alterar la respuesta tonal. El rango es suficientemente amplio para poder ser conectado a sistemas tipo amplificadores de guitarra, P.A. o línea.
3. LOW, HIGH: Graves y Agudos. Estos controles son activos. Recortan o enfatizan la ecualización. Sirven para compensar los diferentes tipos de pantallas y/o etapas o amplificadores que usemos.

Bass ball (EH)

pd: faltan algunos ajustes


aquí la bestía ya enjaulada en su caja.

aquí el original.

BASS BALL utiliza dos filtros dinámicos sensiblemente ajustados para responder a las variaciones de ataque, creando cambios radicales o suaves en la afinación con efectos psicodélicos. El control de este pedal decide la sensibilidad a la que responderá la unidad a nuestro ataque. Genial para guitarra, magnífico para bajos, ideal para cualquier cosa que le conectes.

Bass driver (tech12)

Proyecto clon del Bass Driver DI, es un excelente pedal pre-amp para bajo eléctrico que ofrece una calidez y una presencia incomparable, esta placa fue diseñada por RCF (plexilandia).

Bass Driver DI convierte la señal del instrumento en baja impedancia equilibrada de salida. Eso evita la pérdida de señal y el deterioro en la calidad de sonido el deterioro causado por largo de los cables.

El efecto consta controles; blend, presense, drive, level, bass, treble. Además de una salida directa al amplificador y una salida balanceada.

saludos diyers.
